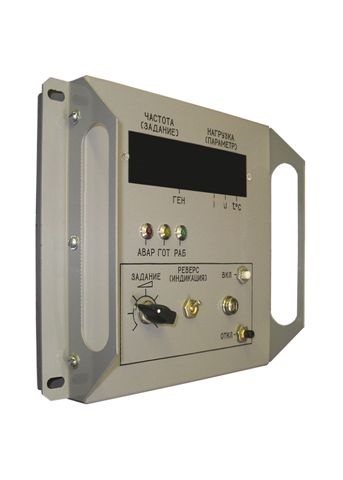

ПДУ23

Пульты дистанционного управления ПДУ23 предназначены для дистанционного управления электроприводами серии «ИРБИ», мощностью от 1,5кВт до 7,5кВт (включением, отключением, реверсом, заданием на частоту вращения) и дистанционной индикации частоты и нагрузки электропривода.

В стандартный комплект поставки входит:

– пульт «ПДУ23»;

– паспорт на пульт;

– техническое описание и инструкция по эксплуатации;

– комплект ответных частей;

– кабель КМПЭВ 19х0,35 (опционально).

Технические параметры пультов ПДУ23

Управление электроприводом		ПУСК, СТОП, РЕВЕРС
Задание	Аналоговый ВХОД	4–20мА
Индикация режимов	Светодиоды	РАБОТА, ГОТОВНОСТЬ, АВАРИЯ
Индикация частоты вращения (скорости ) двигателя 0...100%	Аналоговый ВЫХОД1	0–20мА
Индикация нагрузки (тока) дви- гателя 0...200%	Аналоговый ВЫХОД1	0–20мА
Питание пульта	от электропривода*	24VDC
Габаритные размеры	ШхВхГ	218х190х100
Масса, не более	кг	1,6
Степень защиты		IP54
Климатическое исполнение		УХЛ3.1
Эксплуатация	Мех. возд. факторы	группа «М1»
Транспортирование	Климатические факторы	группа «2»
Транспортирование	Мех. возд. факторы	группа «Ж»
Хранение	Климатические факторы	группа «1»

Подключение кабеля управления к пульту осуществляется через разъем типа 2РМ24КПН19Г1В1. Кабель управления должен быть экранированным и прокладываться в отдельном лотке от силового на расстоянии не менее 0,20м. Пересечение кабеля управления и силового допускается под углом 90°. Длина кабеля управления должна быть не более 300м.
